单体液压支柱是煤炭和矿工行业中常见的支护装备，其因承载能力大，抗偏载能力强，工作行程大，使用范围广，可应用在煤炭行业中的薄、厚煤层发挥重大的作用。

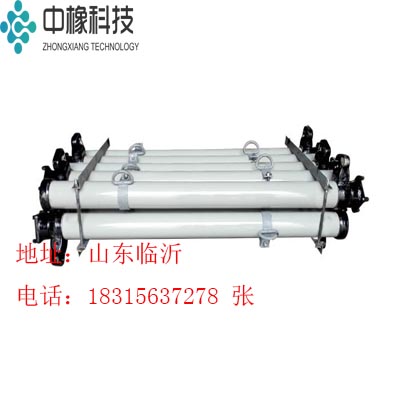

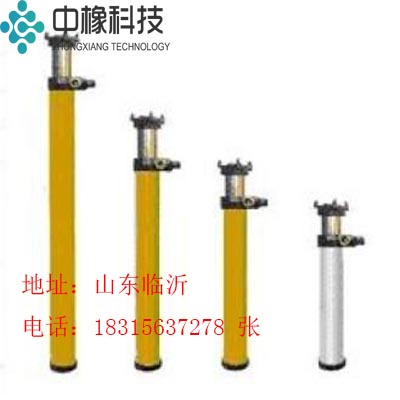

DW单体液压支柱为恒阻式支柱，它可以与各种顶梁配合，也可以作主柱使用。可供煤矿一般机械化采煤或炮采工作面支护项板用，也可供综合机械化采煤工作面端头支护或其他临时性支护使用。

DW单体液压支柱与金属铰接顶梁配合，供煤矿一般机械化炮采工作面及综采工作面端头或临时支付顶板用，适用于煤层倾角小于25°的工作面，采取一定措施时，亦可用于倾角25°--35°回采工作面。本系列单体液压支柱稳定性好、技术性能优势突出，将煤矿高档普采工作面的单体支护高度由2.5米提高到3.5米，3.5米以下的煤层可实现一次性采全高，同时可为煤层厚度为4.5米以下工作面提供端头及超前支护。

DW单体液压支柱产品特点

1、工作行程大，特别适用于井下顶板高度变化大的工作面。

2、支柱采用内孔密封，在井下耐磕碰，使用面广。

3、永不断裂。采用摩擦焊、焊缝不断裂。

4、支柱采用了新型的密封装置，去掉了DZ型支柱活塞与活柱之间的泄露点，使用安全可靠。

5、可水平支护。

6、强度高，不弯曲。



一、产品用途

是对工作面的顶板及顶板冒落的岩石进行支护，保证安全的工作空间。

二、工作原理

其通过液压站向与单体液压支柱连接的三用阀注液，单体液压支柱开始升起，达到需要的高度，利用液压支柱内的密封圈的密封作用，完成支撑；如若下降则打开三用阀卸载阀，液压支柱开始下降，完成工作。

三、使用特点

井下运输方便、工作面使用方便，便于移动，维修简便，省工、省时、省力、省财、省心。



四、主要优势

1.撑力大，抗偏载

采用柱塞悬浮式技术原理，支柱悬浮力达到工作阻力的五分之四，立柱的受力为五分之一。从而大大提高了支柱的稳定性和安全性，提高了支柱的支撑高度承载能力和抗载能力。

2.无焊缝

在立柱上不再设有工艺难以保证的圆弧焊缝，提高了立柱的强度和可靠性，避免了因焊缝断裂而造成的冒顶等事故隐患，保证了生产人员的安全

3.重量轻

根据支柱规格不同，相比DZ型同规格支柱重量减轻15－20%，其重量与铝合金支柱相当，但工作阻力和工作行程又大大高于铝合金支柱，其搬动、运输、使用更方便。

4.行程大

悬浮式单体液压支柱工作行程大，从而扩大了使用范围，一种规格可替代其它支柱2－5个规格，从而减少了规格，减少了支柱储备量，提高了使用效率，降低了成本。

5.无内漏、更安全

该支柱无内泄漏，可用肉眼直观检查支柱泄漏情况，一旦泄漏可及时发现，及时更换。避免了支柱内泄漏而造成的支柱虚顶和繁琐的检测工作，使用更安全。
